Аппаратура высокочастотной связи
с цифровой обработкой сигналов (АВЦ)
разработана фирмой “РАДИС Лтд”, г.
Зеленоград (Москва) в соответствии с
техническим заданием, утвержденным ЦДУ ЕЭС
России*. АВЦ принята и рекомендована к
производству межведомственной комиссией
ОАО “ФСК ЕЭС” в июле 2003г, имеет сертификат
Госстандарта России. Аппаратура
производится фирмой “РАДИС Лтд” с 2004 г.
* В настоящее время ОАО “СО-ЦДУ ЕЭС”.
Назначение и возможности
АВЦ предназначена для
организации 1, 2, 3 или 4-х каналов телефонной
связи, телемеханической информации и
передачи данных по ЛЭП 35-500 кВ между
диспетчерским пунктом района или
предприятия электрических сетей и
подстанциями либо любыми объектами,
необходимыми для диспетчерского и
технологического управления в
энергосистемах.
В каждом канале может
быть организована телефонная связь с
возможностью передачи в надтональном
спектре телемеханической информации
встроенными или внешними модемами либо
передача данных с помощью встроенного или
внешнего модема пользователя.

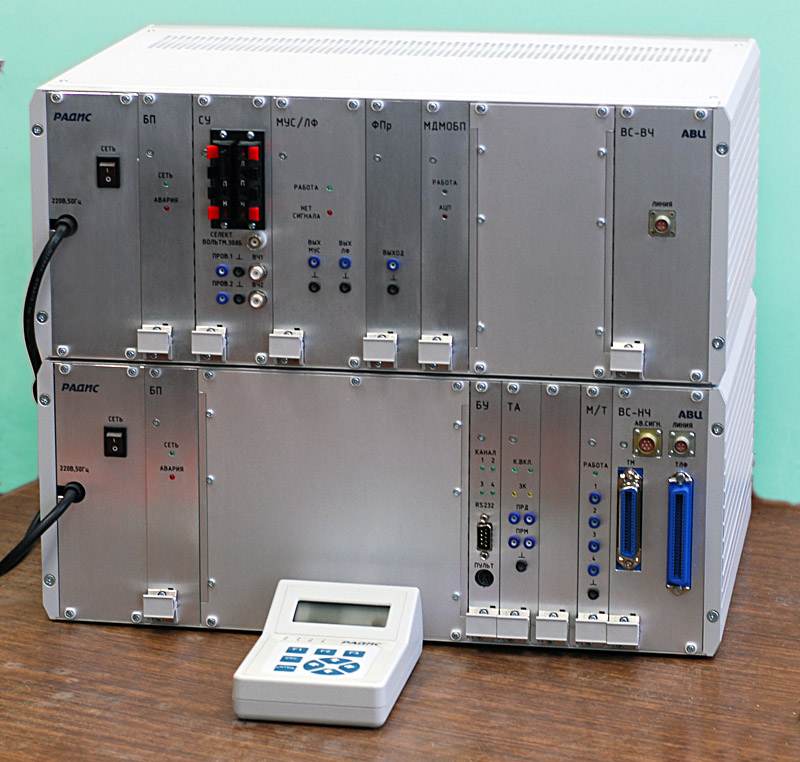

Модификации АВЦ
Разнесенный вариант
терминал низкочастотный АВЦ-НЧ
терминал
высокочастотный АВЦ-ВЧ
Совмещенный вариант
терминал АВЦ-С
Исполнение
В АВЦ широко используются методы
и средства цифровой обработки сигналов, что
позволяет обеспечить точность,
стабильность, технологичность и высокую
надежность аппаратуры. Входящие в состав
АВЦ модулятор/демодулятор АМ ОБП,
трансмультиплексор, адаптивные
эквалайзеры, встроенные модемы
телемеханики и служебные модемы
сигналов управления выполнены с
применением сигнальных процессоров, ПЛИС и
микроконтроллеров, а телефонные автоматики
и блок управления реализованы на базе
микроконтроллеров. В качестве встроенного
модема для передачи данных в канале
используется модем STF/CF519C фирмы “Аналитик”.
Технические характеристики
Число
каналов
4,
3, 2 или 1
Диапазон
рабочих частот
36-1000
кГц
Номинальная
полоса частот одного направления
передачи(приема):
- для
одноканальной
4 кГц
- для
двухканальной
8
кГц
- для
трехканальной
12
кГц
- для
четырехканальной аппаратуры
16
кГц
Минимальный
разнос частот между краями номинальных
полос передачи и приема :
- для одно-
и двухканальной
8
кГц
(в диапазоне до 500 кГц)
- для
трехканальной
12
кГц
(в диапазоне до 500 кГц)
- для
четырехканальной аппаратуры
16
кГц
(в диапазоне до 500 кГц)
- одно-,
двух-, трех и четырехканальной
аппаратуры
16
кГц
(в диапазоне
от 500 до 1000 кГц)
Максимальная
пиковая мощность передатчика
40
Вт
Чувствительность
приемника
-25
дБм
Избирательность
приемного тракта
удовлетворяет
требованиям МЭК 495
Диапазон
регулировки АРУ в приемнике
40
дБ
Число
встроенных модемов телемеханики (скорость
200, 600 бод) в каждом канале
-
на скорость 200 Бод
2
-
на скорость 600 Бод
1
Число
подключаемых внешних модемов
телемеханики в каждом канале
Не
более 2-х
Число
встроенных модемов для передачи данных
(скорость до 24,4 кбит/c)
До
4-х
Число
подключаемых внешних модемов для
передачи данных
До
4-х
Номинальное
сопротивление для ВЧ-выхода
-
неуравновешенного
75
Ом
-
уравновешенного
150
Ом
Диапазон
рабочих температур
0…+45°С
Питание
220
В,50 Гц
Примечание:
при уравновешенном выходе средняя точка может соединяться с землей непосредственно или через резистор 75 Ом мощностью 10Вт.
Краткое описание
Частотное уплотнение
на передачу и разделение каналов при приеме
выполняется трансмультиплексором в АВЦ-НЧ (АВЦ-С).
Аппаратура работает по принципу
амплитудной модуляции с передачей в линию
одной боковой полосы частот и сигнала
контрольной частоты. Модуляция и
демодуляция сигнала осуществляется в АВЦ-ВЧ
(АВЦ-С).

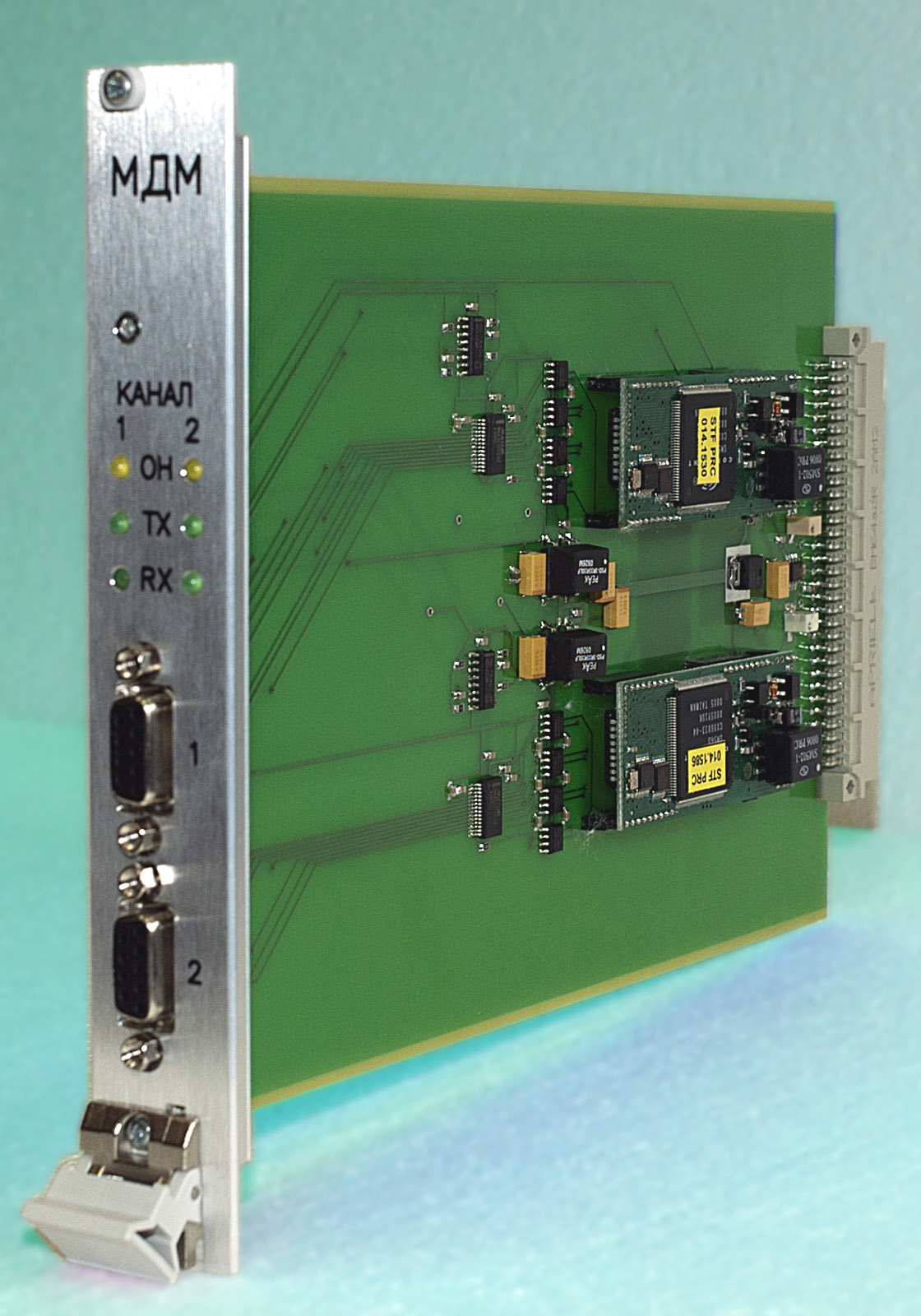

Ячейка МДМОБП
Терминал АВЦ-НЧ устанавливается
на диспетчерском пункте, а АВЦ-ВЧ - на
опорной или узловой подстанции. Связь между
ними осуществляется по двум телефонным
парам. Полосы частот, занимаемые каждым
каналом связи:
0,3-3,7 кГц - 1-й канал,
4,3-7,7 кГц - 2-й канал,
8,3-11,7 кГц - 3-й канал,
12,3-15,7 кГц - 4-й канал.
Перекрываемое
затухание между терминалами АВЦ-НЧ и АВЦ-ВЧ
не более 20 дБ на максимальной частоте
канала (характеристическое сопротивление
линии связи 150 Ом).
Эффективная полоса пропускания
каждого канала в АВЦ 0,3-3,4 кГц, причем она
может быть использована:
полностью для передачи
телефонных сигналов,
для совместной передачи
телефонных сигналов (в полосе 0,3-2,4 кГц) и
сигналов телемеханики (в полосе 2,6-3,4 кГц),
полностью для передачи данных.
Сигналы телемеханики
передаются с помощью встроенных модемов (два
на скорость 200 Бод, средние частоты 2,72 и 3,22
кГц или один на скорость 600 Бод, средняя
частота 3 кГц) или внешних модемов
пользователя.
Передача данных осуществляется с
помощью встроенного модема STF/CF519C (в зависимости от параметров линии скорость
может достигать 24,4 кбит/с) или внешнего модема
пользователя. Это дает возможность
организации до 4 каналов межмашинного
обмена.
В тракте приема АВЦ-НЧ (АВЦ-С)
предусмотрена полуавтоматическая
коррекция частотной характеристики
остаточного затухания каждого канала.
В каждом телефонном канале АВЦ
имеется возможность включения компандера.
Ячейка телефонной автоматики
АВЦ-НЧ (АВЦ-С) содержит встроенные
устройства автоматического соединения
абонентов (телефонные автоматики), которые
позволяют подключение:
диспетчерского коммутатора,
телефонного аппарата,
абонентских комплектов АТС по схеме
удаленного абонента,
аппаратуры дальней связи типа АДАСЭ (без
поддержки протокола АДАСЭ -
четырехпроводной канал).
Если канал
используется для передачи данных, то ячейка
телефонной автоматики заменяется ячейкой
встроенных модемов STF/CF519C.
Ячейка модемов STF/CF519C
В АВЦ-НЧ и АВЦ-С имеется
блок управления, который с помощью
служебного модема каждого канала (скорость
передачи 100 Бод, средняя частота 3,6 кГц)
осуществляет передачу команд и непрерывный
контроль наличия связи между местным и
удаленным терминалами. При пропадании
связи обеспечивается выдача звукового
сигнала и замыкание контактов реле внешней
сигнализации. В энергонезависимой памяти
блока ведется журнал событий (включение/выключение
и готовность аппаратуры, “пропадание”
канала связи и т.п.) на 512 записей.
Необходимые режимы АВЦ
устанавливаются при помощи выносного
пульта управления или внешнего компьютера,
подключаемого через интерфейс RS-232 к блоку
управления. Пульт позволяет снять
диаграмму уровней и характеристики
остаточного затухания канала, выполнить
необходимую коррекцию частотной
характеристики и оценить уровень
характеристических искажений встроенных
модемов телемеханики.
Рабочая частота
аппаратуры может быть перестроена
пользователем в пределах одного из
поддиапазонов: 36-125, 125-500 и 500-1000 кГц. Шаг
перестройки - 1 кГц.

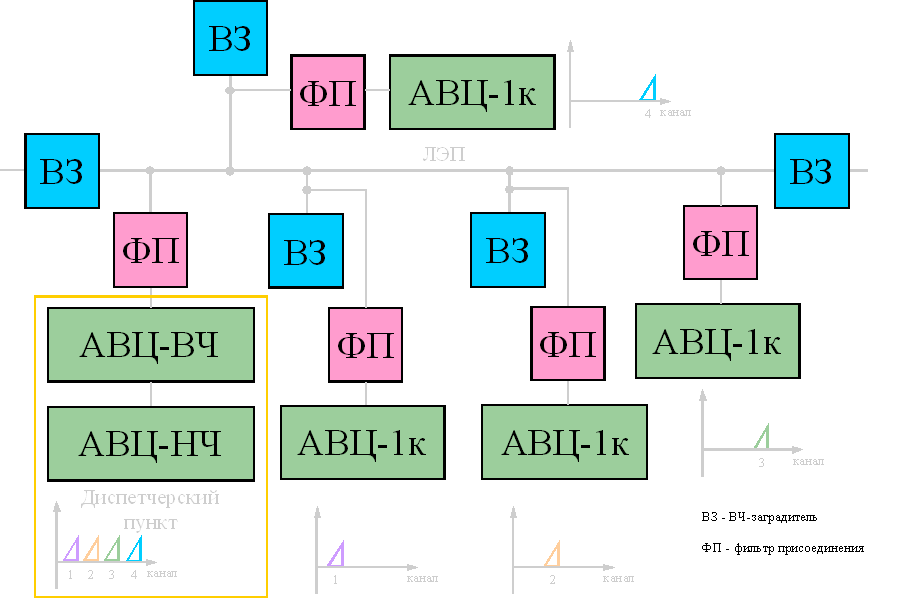

Схемы организации каналов связи
Помимо прямого канала
связи (“точка-точка”) между
полукомплектами АВЦ возможны более сложные
схемы организации каналов связи (типа “звезда”).
Так, двухканальный диспетчерский
полукомплект позволяет организовать связь
с двумя одноканальными полукомплектами,
установленными в контролируемых пунктах, а
четырехканальный - с двумя двухканальными
или четырьмя одноканальными
полукомплектами.
Возможны и другие

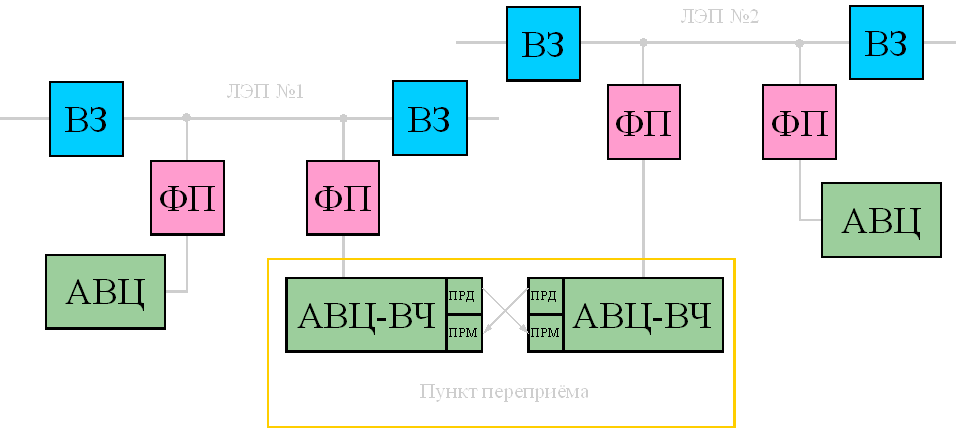

подобные конфигурации каналов связи. C помощью дополнительного терминала
АВЦ-ВЧ аппаратура обеспечивает организацию
четырехпроводного переприема без отбора
каналов.
Кроме того, могут
быть предоставлены следующие возможности:
С помощью лишь терминала АВЦ-ВЧ
организуется работа совместно с внешним модемом, имеющим полосу 4, 8, 12 или
16 кГц в диапазоне номинальных частот от 0
до 80 кГц, что позволяет создавать
комплексы цифровой высокочастотной
связи. Например, на базе терминала АВЦ-ВЧ
и модемов М-АСП-ПГ-ЛЭП фирмы "Зелакс"
можно организовать связь со скоростью
передачи данных до 80 кбит/с в полосе 12 кГц
и до 24 кбит/с в полосе 4 кГц.
В номинальной полосе 16 кГц в
АВЦ организуются два канала, а именно 1-й с
полосой 4 кГц для телефонной связи и 2-й с
полосой 12 кГц для передачи данных
аппаратурой пользователя.
Организуется работа до четырех
одноканальных абонентских
полукомплектов АВЦ на контролируемых
пунктах с одноканальным диспетчерским
полукомплектом АВЦ. При полосе
телефонного канала 0,3-2,4 кГц аппаратура
предоставит по одному дуплексному каналу
связи для обмена телемеханической
информацией со скоростью 100 Бод между
диспетчерским и каждым полукомплектом на
контролируемом пункте. При использовании
внешних модемов со скоростью больше 100
Бод возможен только циклический или
спорадический обмен телемеханической
информацией между диспетчерским и
абонентским полукомплектами.
Массогабаритные параметры аппаратуры
Наименование
Глубина, мм
Длина,мм
Высота, мм
Вес, кг
АВЦ-НЧ
330
450
180
8,5
АВЦ-ВЧ
370
450
180
13
АВЦ-С
370
450
180
15
Установка
Аппаратура может быть
установлена на стеллаже (до нескольких
вертикальных рядов), в 19” стойке или
закреплена на стене. Все кабели для внешних
соединений подключаются спереди. По
отдельному заказу поставляется
промежуточный клеммник для подключения
кабелей.
Условия окружающей среды
АВЦ
предназначена для непрерывной
круглосуточной работы в стационарных
условиях, в закрытых помещениях без
постоянного обслуживающего персонала при
температуре от 0 до +45СО и
относительной влажности вплоть до 85%.
Работоспособность аппаратуры сохраняется
при температуре окружающей среды до -25СО.
Данные для заказа
Схема организации канала связи с
применением АВЦ:
точка-точка,
“звезда”
или др.
Модификация аппаратуры:
АВЦ-НЧ/АВЦ-ВЧ (разнесенная),
АВЦ-С (совмещенная).
Диапазоны частот приёма/передачи (от 36
до 1000 кГц в сетке 1кГц).
Тип подключения:
уравновешенный выход,
неуравновешенный
выход.
Количество каналов (1, 2, 3 или 4).
Используемые модемы телемеханики:
встроенные,
внешние.
Интерфейс сопряжения с аппаратурой
телемеханики при использовании
встроенных модемов.
Количество встроенных модемов
передачи данных (скорость до 24,4 кбит/с. Конкретная скорость на линии заказчика определяется параметрами используемой линии связи):
для
одноканальной АВЦ – 1,
для двухканальной
– 1 или 2,
для трехканальной— 1, 2 или 3,
для
четырехканальной - 2 или 4.
Интерфейс
подключения к встроенным модемам:
RS-232,
Ethernet(виртуальный COM-порт).
Конструктивное исполнение:
приборное (для установки на стол,
стеллаж, полку),
для монтажа на стену,
стоечное (для установки в 19" стойку).
Необходимость комплектования выносным
пультом управления: да/нет.
Необходимость комплектования
телефонными аппаратами: да/нет.
Наличие отдельных 75 Ом неуравновешенных
ВЧ-выходов передачи и приема: да/нет.
Наличие промежуточного клеммника: да/нет.
АВЦ проста в
настройке и эксплуатации. Пусконаладочные
работы могут быть выполнены силами
заказчика.
Контакты
Почтовый адрес: 124460, Москва,
Зеленоград, а/я-20, ООО “РАДИС Лтд“

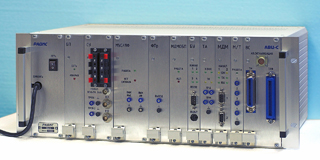

терминал АВЦ-С
