МАЛОШУМЯЩИЕ УСИЛИТЕЛИ
|

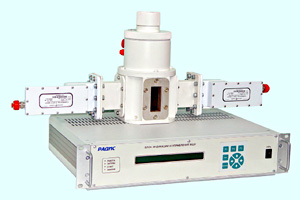

Малошумящий усилитель МШУ3742-50Р
предназначен для работы в составе
земных станций спутниковой связи через
ИЗС «Ямал», «Горизонт», «Экспресс», «Intelsat»,
LMI. |
 |
В состав МШУ3742-50Р входят:
 |
два МШУ3742-50 , |
|
волноводный переключатель ПВ3742, |
|
блок питания, индикации и
управления (БПИУ), |
|
соединительные кабели. |
Управление МШУ осуществляется
либо с передней панели БПИУ, либо через
интерфейс RS-485 c PC.
БПИУ обеспечивает:
|
дистанционное управление |
|
автоматическое резервирование |
|
подачу питающего напряжения на
МШУ и волноводный переключатель. |
Технические характеристики
|
Мощность, потребляемая от
сети 220В 50±1 Гц, ВА, не более |
80 |
|
Напряжение питания, В |
220 % |
|
Диапазон входных частот
приемного тракта, МГц |
3600-4200 |
|
Номинальная выходная
мощность при уменьшении коэффициента
усиления на 1 дБ, мВт, не
менее
|
10 |
|
Коэффициент усиления по
мощности в рабочем диапазоне частот, дБ,
не менее |
50 |
|
Неравномерность
коэффициента усиления по мощности в
рабочем диапазоне частот,
дБ, не более
|
±1,0 |
|
Неравномерность
коэффициента усиления в любой из
последовательных полос 36
МГц в рабочем диапазоне частот, дБ, не
более
|
±0,5 |
|
Изменение коэффициента
усиления в рабочем диапазоне
температур, дБ, не более |
±1,0 |
|
Неравномерность ГВЗ в полосе
36 МГц относительно центральной частоты,
нс, не более |
1 |
|
Шумовая температура в
рабочем диапазоне частот, К, не более |
55 |
|
Коэффициент стоячей волны по
напряжению выхода, не более |
1,35 |
|
Крутизна изменения
коэффициента усиления в рабочем
диапазоне частот, дБ/МГц, не более |
0,03 |
| Габариты |
|
Предназначен для работы в
диапазоне частот 6,5…7,5 ГГц. Выполнен в
металлическом герметичном корпусе с
коаксиальными разъемами сечением 3,5 / 1,5 мм.
На входе и выходе усилителя установлены
микрополосковые вентили.
|
Диапазон рабочих частот |
6500-7500 МГц |
|
Коэффициент усиления по
мощности |
не менее 36 дБ |
|
Неравномерность частотной
характеристики |
не более 1 дБ |
|
Коэффициент шума |
не более 2,0 дБ |
|
Выходная мощность в точке 1дБ
компрессии |
не менее +10 дБм |
|
КСВН входа/выхода |
не более 1,4 |
|
Напряжение питания |
+4,5...+9,0 В |
|
Потребляемый ток при Uпит.=12 В |
не более 70 мА |
|
Диапазон рабочих температур |
-50...+50 °С |
Предназначен для работы в
диапазоне частот 8,0…12,0 ГГц. Выполнен в
металлическом герметичном корпусе с
коаксиальными разъемами сечением 3,5 / 1,5 мм.
На входе и выходе усилителя установлены
микрополосковые вентили.
Основные технические
характеристики
|
Диапазон рабочих частот |
8000-12000 МГц |
|
Коэффициент усиления по
мощности |
не менее 29 дБ |
|
Неравномерность частотной
характеристики |
не более ±1,25 дБ |
|
Коэффициент шума |
не более 2,5 дБ |
|
Выходная мощность в точке 1дБ
компрессии |
не менее +10 дБм |
|
КСВН входа/выхода |
не более 2,0 |
|
Напряжение питания |
+4,5±9,0 В |
|
Потребляемый ток |
не более 70 мА |
|
Диапазон рабочих температур |
-50...+50 °С |
Предназначен для работы в
диапазоне частот 9,4…9,8 ГГц в составе
метеорологического радиолокатора МРЛ-5.
Выполнен в металлическом герметичном
корпусе с волноводным входом и выходом
сечением 28,5 х 12,5 мм. Встроенная система
защиты усилителя по входу обеспечивает
сохранение работоспособности и
технических характеристик после
воздействия импульсной входной мощности до
100 Вт на частоте 9,6 ГГц при длительности
импульса 2 мкс и периоде повторения 2,5 мс.
Благодаря встроенному стабилизатору
напряжения параметры усилителя стабильны в
широком интервале напряжения питания.
Основные технические
характеристики
|
Диапазон рабочих частот |
9400-9800 МГц |
|
Коэффициент усиления по
мощности при Рвх.=20 мкВт |
17,5±1,5 дБ |
|
Неравномерность частотной
характеристики |
не более 1 дБ |
|
Коэффициент шума |
не более 3 дБ |
|
Выходная мощность в точке 1дБ
компрессии |
не менее +9 дБм |
|
КСВН входа/выхода |
не более 1,4 |
|
Напряжение питания |
+6...+15 В |
|
Потребляемый ток при Uпит.=12
В |
не более 70 мА |
|
Масса |
0,48 кг |
|
Диапазон рабочих температур |
-45...+55 °С |
| Габариты |
|
Предназначен для работы в
диапазоне частот 3,50…3,75 ГГц. Включает
входной коаксиальный вентиль с малыми
потерями и блок малошумящего усилителя в
металлическом герметичном корпусе с
коаксиальными разъемами сечением 3,5 / 1,5 мм.
Микрополосковый вентиль на выходе
обеспечивает стабильность параметров
усилителя при изменении нагрузки.
Основные технические
характеристики
|
Диапазон рабочих частот |
3500-3750 МГц |
|
Коэффициент усиления по
мощности |
не менее 35 дБ |
|
Неравномерность частотной
характеристики |
не более 1 дБ |
|
Шумовая температура при Т=25 °С |
не более 50 К |
|
Выходная мощность в точке 1дБ
компрессии |
не менее +10 дБм |
|
КСВН входа/выхода |
не более 1,25 / 1,4 |
|
Напряжение питания |
+3,8±0,3 В |
|
Потребляемый ток |
не более 75 мА |
|
Масса |
0,15 кг |
|
Диапазон рабочих температур |
-50...+60 °С |
|
